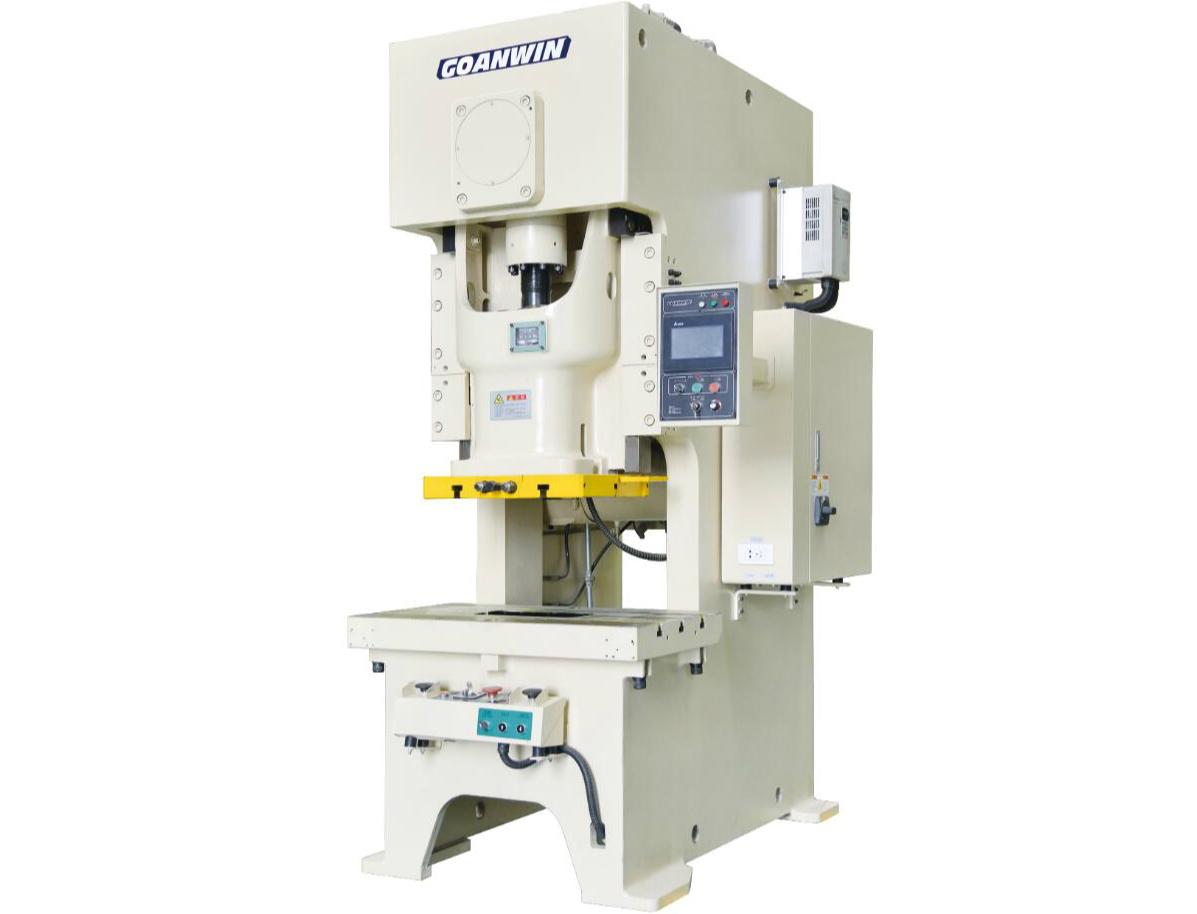

固安力冲床产品特点：
1、高刚性机身
2、高精密加工
3、低噪音
4、低综合间隙
5、固锁式六面导路
6、模高变形小，动能中心偏差小
7、冲压变形量小
8、操作便利
产品参数:
型式 | A1-25 | A1-45 | A1-60 | A1-80 | A1-110 |
V | H | V | H | V | H | V | H | V | H |
吨数 | ton | 25 | 45 | 60 | 80 | 110 |
能力发生点 | mm | 3.2 | 2.3 | 3.2 | 2.3 | 4 | 2.3 | 5 | 3.2 | 5 | 3.2 |
行程 | mm | 80 | 30 | 110 | 50 | 130 | 50 | 150 | 60 | 180 | 70 |
行程数 定速 | s.p.m | 75 | 135 | 65 | 125 | 60 | 120 | 60 | 100 | 50 | 90 |
行程数 变数 | s.p.m | 70-110 | 95-190 | 50-95 | 85-175 | 40-85 | 80-160 | 40-75 | 70-140 | 30-60 | 60-120 |
最大闭合高度 | mm | 230 | 255 | 270 | 300 | 300 | 340 | 330 | 375 | 350 | 405 |
上工作台尺寸 | mm | 350x300x50 | 430x350x60 | 500x400x70 | 560x460x70 | 650x520x80 |
下工作台尺寸 | mm | 720x320x70 | 850x440x80 | 900x520x90 | 1000x600x100 | 1150x680x110 |
滑块调整量 | mm | 50 | 60 | 70 | 80 | 90 |
模柄孔尺寸 | mm | Ø38.1 | Ø38.1 | Ø50 | Ø50 | Ø50 |
主马达 | HPxP | 4x4 | 5.5x4 | 5.5x4 | 7.5x4 | 11x4 |
滑块调整机构 | HPxP | 手动 | 手动 | 电动 | 电动 | 电动 |
空气压力 | Kg/cm² | 6 | 6 | 6 | 6 | 6 |
模垫能力 | ton | - | 2.6 | 3.6 | 6.3 | 8 |
模垫行程 | mm | - | 60 | 70 | 70 | 80 |
模垫有效面积 | mm² | - | 300x250 | 350x300 | 450x310 | 500x350 |
冲床外形尺寸 | mm | 832x1060x2165 | 860x1350x2375 | 970x1390x2585 | 1180x1755x2685 | 1305x1935x2915 |
A1-125 | A1-160 | A1-200 | A1-250 | A1-315 | A1-400 |
V | H | V | H | V | H | V | H | V | H | V | H |
125 | 160 | 200 | 250 | 315 | 400 |
5 | 3.2 | 6 | 4 | 6 | 4 | 6 | 4 | 8 | 6 | 8 | 8 |
180 | 70 | 200 | 80 | 200 | 100 | 250 | 100 | 250 | 100 | 250 | 180 |
50 | 90 | 45 | 80 | 35 | 60 | 30 | 55 | 30 | 40 | 30 | 30 |
30-60 | 60-120 | 25-55 | 50-100 | 20-50 | 45-80 | 20-45 | 40-70 | 20-40 | 30-50 | 25-35 | 25-35 |
370 | 425 | 450 | 510 | 450 | 500 | 450 | 525 | 500 | 575 | 550 | 585 |
700x550x80 | 700x580x90 | 850x650x90 | 920x700x100 | 1000x720x100 | 1000x720x100 |
1200x720x120 | 1260x760x140 | 1400x820x160 | 1550x840x180 | 1650x880x180 | 1850x940x200 |
90 | 100 | 110 | 120 | 120 | 120 |
Ø50 | Ø65 | Ø65 | Ø65 | Ø70 | Ø70 |
15x4 | 15x4 | 18.5x4 | 22x4 | 30x4 | 37x4 |
电动 | 电动 | 电动 | 电动 | 电动 | 电动 |
6 | 6 | 6 | 6 | 6 | 6 |
8 | 10 | 10 | 14 | 16 | 16 |
80 | 80 | 100 | 100 | 110 | 110 |
500x350 | 660x420 | 660x460 | 600x460 | 700x460 | 810x480 |
1385x2010x3020 | 1425x2060x3300 | 1575x2300x3675 | 1740x2345x4000 | 1900x2850x4200 | 2200x3500x4500 |
配置表：
标准附属品 | 选择性附属品 |
变频器 |
|
触摸屏 |
|
预裁计数器 |
|
预断计数器 | 电动式黄油润滑装置（A1-160及以上标配） |
电子凸轮 | 气压模垫装置 |
油压式过载保护装置 | 脚踏开关 |
手动式滑块调整装置（A1-45及以下） | 快速换模装置（举模器、夹模器或移模臂） |
电动式滑块调整装置（A1-45以上） | 滑块上部打料装置 |
机械式模高指示器（A1-45及以下） | 模具照明装置 |
电动式模高指示器（A1-45以上） | 防震脚 |
滑块及模具平衡装置 | 光电保护装置 |
曲轴角度指示器 | 送料机（空气、机械及NC各类） |
计数器 | 料架 |
空气源接头 | 矫平机 |
二度落保护装置 | 机械手 |
误送检测装置 |
|
电源插座 |
|
维护工具及工具箱 |
|
使用说明书 |
|
