固安力精密冲床
当前位置:

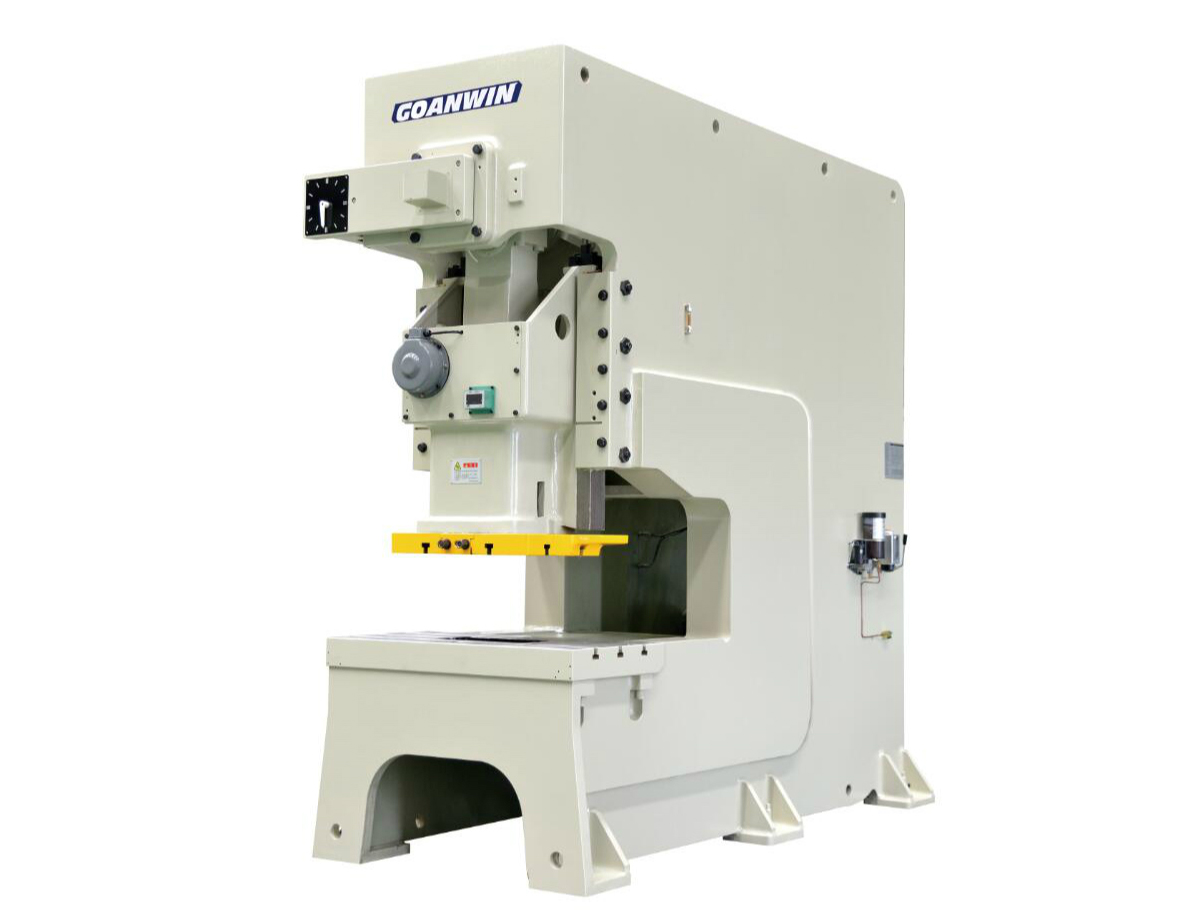

深喉精密冲床C1S系列

深喉精密冲床C1S系列

0.00
0.00

固安力冲床产品特点:

1、安全性
   不断提升冲床的主动安全性,这是goanwin的长久以来坚持的信念,永远为使用者提供最为安全可靠的使用体验,这一理念在C1S系列上得到充分的体验。
2、刹车
   C1S系列所有机盘都配备了先进的干式刹车离合器,再加上来自日本TACO的精确敏锐的双联电磁阀能在最大限度内缩短刹车时间。另外,刹车辅助系统二度落装置在突发事件中,当检测到刹车刹不住时,会再次提供刹车信号,以再次提供刹车信号,以提供足够动力保证及时准确刹车。
3、使用者保护
   在C1S系列的设计阶段,最高程度的使用者保护也是goanwin的最大目标。因此,双手操作按钮之间以及与机身之间都留出足够空间,以保护人手的安全,同时,在系统设计中规定了双手同时操作才能起动,以确保以免误操作造成的人身伤害。光电保护装置或者防护网的加装都进一步提高了对使用者的保护。
4、模具保护
   C1S系列
精密冲床都标准配置了进口的过负载装置以保护冲床由于过载冲压,造成模具的变形损坏,同时,还加装了误送检测装置可配合自动冲压模具装置,以更好的保护模具。
5、深喉、坚固与耐用性

产品参数:


型式

C1S-25

C1S-35

C1S-45

V型

V型

V型

吨数

Ton

25

35

45

冲力发生位置

mm

3.2

3.2

3.2

每分钟行程数

变速

s.p.m

60-140

40-120

40-100

定速

s.p.m

110

85

75

行程

mm

60

70

80

最大闭合工作高度

mm

200

220

250

滑块调整量

mm

50

55

60

滑块中心至机身距离

mm

660

680

710

上工作台尺寸

mm

300x220x50

360x250x50

400x300x60

下工作台尺寸

mm

680x300x70

800x400x70

850x440x80

模柄孔

mm

∅38.1

∅38.1

∅38.1

主电动机

kw.p

4x4

4x4

5.5x4

滑块调整机构

HP

手动

使用空气压力

kg/cm²

6

6

6

冲床精度


GB(JIS)一级

GB(JIS)一级

GB(JIS)一级

冲床(长x宽x高)

mm

1280x850x2200

1380x900x2400

1600x950x2500

冲床重量

Ton

2.1

3

3.8

模垫能力

Ton

-

2.3

2.3

模垫行程长

mm

-

50

50

模垫有效面积

 mm²

-

300x230

300x230





C1S-60

C1S-80

C1S-110

C1S-160

C1S-200

V型

V型

V型

V型

V型

60

80

110

160

200

4

4

6

6

6

 35-90

35-80

30-60

20-50

20-50

 65

65

50

35

35

 120

150

180

200

200

 310

340

360

460

460

 75

80

80

100

110

 760

760

760

800

800

 500x360x70

500x420x70

650x470x80

700x550x90

850x630x90

 900x500x80

1000x550x90

1150x600x110

1250x800x140

1400x820x160

 50

50

50

65

65

 5.5x4

7.5x4

11x4

15x4

18.5x4

手动

电动

 6

6

6

6

6

 GB(JIS)一级

GB(JIS)一级

GB(JIS)一级

GB(JIS)一级

GB(JIS)一级

 1600x1000x2800

1800x1180x2800

1900x1300x3200

2300x1400x3800

2615x1690x4075

 5.6

6.5

9.6

16

23

 3.6

3.6

6.3

10

14

 70

70

80

80

100

 350x300

450x310

500x350

650x420

710x480





Model

A

B

C

D

E

F

G

H

L

T型沟

C1S-25

240

120

90

300

150

∅38.1

80

220

C1S-35

280

140

120

360

160

∅38.1

100

250

C1S-45

300

150

120

400

210

∅38.1

120

300

C1S-60

320

160

150

500

220

220

∅50

160

360

C1S-80

360

180

150

560

300

220

∅50

180

420

C1S-110

400

200

160

650

300

220

∅50

220

470

C1S-160

440

220

220

700

300

175

∅65

220

550

C1S-200

480

240

280

850

420

200

∅65

300

630


产品配置表:

标准附属品

选择性附属品

变频器


触摸屏


预裁计数器


预断计数器

电动式黄油润滑装置(C1S160及以上标配)

电子凸轮

气压模垫装置

油压式过载保护装置

脚踏开关

手动式滑块调整装置(C1S60及60以下)

快速换模装置(举模器、夹模器或移模臂)

电动式滑块调整装置(C1S60以上)

滑块上部打料装置

机械式模高指示器(C1S60及60以下)

模具照明装置

电动式模高指示器(C1S60以上)

防震脚

滑块及模具平衡装置

光电保护装置

曲轴角度指示器

送料机(空气、机械及NC各类)

计数器

料架

空气源接头

矫平机

二度落保护装置

机械手

误送检测装置


电源插座


维护工具及工具箱


使用说明书
